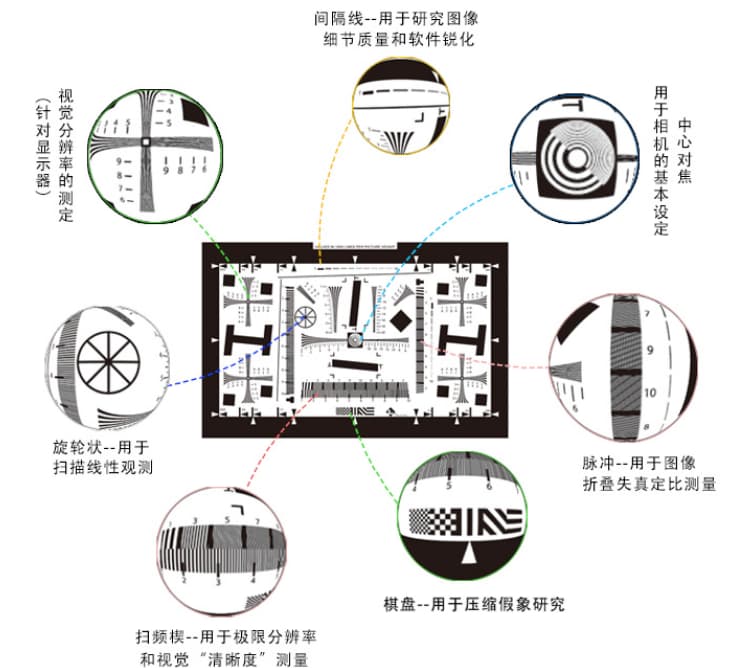

ISO 12233是一種常用于測試攝像機分辨率的標準，它通過測試卡上特定的圖形和線條來評估相機的分辨率和對比度等性能指標。我們以ISO 12233:2000標準分辨率測試卡為例進行介紹，各結構主要功能如下：

C中心對焦

用于相機的基本設定

G1/G2

間隔線：用于研究圖像細節質量和軟件銳化

J1/K1

用于測量中心的水平可視分辨率，擁有500~2000LW/PH的測試范圍

J2/K2

用于測量中心的垂直可視分辨率，擁有500~2000LW/PH的測試范圍

G1/G2

用于測量中心的水平可視分辨率，擁有500~2000LW/PH的測試范圍

JD/KD

用于測量斜45度的可視分辨率，擁有500~1000LW/PH的測試范圍M旋輪狀：用于掃描線性觀測

P1/P2

掃頻楔-：用于極限分辨率和視覺“清晰度”測量N棋盤：用于壓縮假象研究

O1/O2

脈沖：用于圖像折疊失真定比測量

J1/J2/K1/K2

四角的十字狀：主要用于視覺分辦率的測定（針對顯示器）

ISO12233:2000分辨率測試卡包含了3種分辨率測試方式：
1 SFR測試
2 MTF測試（頻率線測試）
3 TVLine測試（楔形線測試）
SFR測試必須用軟件測試，頻率線和楔形線測試用肉眼觀察即可。
